Înțelegerea grupurilor de gaze și a siguranței în medii periculoase

Înțelegerea grupurilor de gaze și a siguranței în medii periculoase

Introducere în grupurile de gaze

În clasificarea zonelor periculoase, înțelegerea grupurilor de gaze este crucială pentru siguranța în medii cu atmosfere potențial explozive. Fie că este vorba de rafinării de petrol, uzine chimice sau industrii cu gaze inflamabile, cunoașterea grupurilor de gaze poate face diferența între siguranță și catastrofă.

Grupurile de gaze clasifică gazele și vaporii în funcție de proprietățile lor de aprindere. Să explorăm principalele clasificări:

Tabel de clasificare a grupelor de gaze - Grupe principale

Gazele și vaporii sunt clasificați în funcție de energia lor de aprindere. Energiile minime de aprindere sunt în general foarte scăzute, în jur de 0,2 mJ, și sub valorile tipice de descărcare statică, prezentând un risc de aprindere. Aceste valori, deși orientative, nu sunt utilizate în clasificarea zonelor periculoase, dar sunt importante pentru selectarea echipamentului (marcaj Ex).

Grupa IIC, inclusiv hidrogenul, are cea mai mică energie de aprindere și necesită cea mai mare atenție. Echipamentele proiectate pentru grupa IIC pot fi utilizate în medii cu gaze din grupa IIB și IIA datorită standardelor sale de siguranță mai ridicate, în timp ce echipamentele pentru grupa IIB sunt potrivite doar pentru grupa IIA, nu și pentru IIC, deoarece nu îndeplinesc cerințele mai stricte.

Grup Gaze reprezentative Energia de aprindere în aer
Eu Grizu (metan) în mineritul subteran Ridicată, peste 0,2 mJ
IIA Metan industrial, propan, metanol Ridicată, peste 0,2 mJ
IIB Etilenă, monoxid de carbon, etanol Mediu, între 0,02 și 0,2 mJ
IIC Hidrogen, acetilenă, sulfură de carbon Scăzut, de exemplu 0,009 și 0,016 mJ


Grup

Icoană Descriere Exemple de gaze Aplicații tipice
Grupa IIA Group IIA Icon Gaze mai puțin volatile cu o energie minimă de aprindere mai mare Propan, Benzină, Metan industrial Medii care necesită măsuri de siguranță mai puțin stricte
Grupa IIB Group IIB Icon Gaze mai volatile care necesită măsuri de siguranță mai stricte Etilenă, gaze de cocserie Medii industriale, cum ar fi uzinele chimice
Grupa IIC Group IIC Icon Cele mai volatile gaze cu cea mai mică energie de aprindere și cel mai mare potențial exploziv Hidrogen, acetilenă, sulfură de carbon Medii care necesită cele mai riguroase măsuri de siguranță

Valori MIE și grupe de gaze pentru anumite gaze

De exemplu, luați în considerare aceste valori ale energiei minime de aprindere (MIE) pentru diferite gaze împreună cu grupele de gaze respective bazate pe energia de aprindere:

Gaz Energie minimă de aprindere (MIE) Grupul de gaze

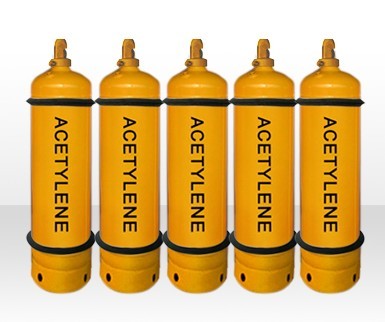

Acetilenă 0,017 mJ Grupa IIC
Disulfură de carbon 0,009 mJ Grupa IIC
Etilenă 0,07 mJ Grupa IIB
Hidrogen 0,011 mJ Grupa IIC
Metan 0,28 mJ Grupa IIA
Propan 0,25 mJ Grupa IIA
Etan 0,26 mJ Grupa IIA
Butan 0,25 mJ Grupa IIA
Benzen 0,2 mJ Grupa IIB
Ciclohexan 0,22 mJ Grupa IIB

Valorile de mai sus reprezintă energia minimă necesară pentru a aprinde aceste gaze într-un amestec de aer în condiții specificate. Grupele de gaz sunt determinate pe baza energiei de aprindere, Grupa IIC având cea mai mică energie de aprindere și cel mai mare potențial exploziv, iar Grupa IIA având cea mai mare energie de aprindere.

Răspunsuri la întrebări cheie despre grupurile de gaze

1. Ce este o grupare de gaze în clasificarea zonelor periculoase?

Un grup de gaze este un sistem de clasificare utilizat pentru a clasifica gazele și vaporii pe baza caracteristicilor lor explozive și a cerințelor de energie de aprindere. Acest sistem este esențial pentru asigurarea proiectării și funcționării în siguranță a echipamentelor electrice în atmosfere potențial explozive.

2. Cum sunt clasificate gazele și vaporii în diferite grupe (IIA, IIB, IIC)?

Gazele și vaporii sunt clasificați în grupele IIA, IIB și IIC pe baza energiei minime de aprindere (MIE) și a presiunii explozive:

  • IIA: cea mai mare MIE, cea mai mică presiune explozivă (de exemplu, propan, metan)
  • IIB: MIE moderat și presiune explozivă (de exemplu, etilenă)
  • IIC: cel mai mic MIE, cea mai mare presiune explozivă (de exemplu, hidrogen, acetilenă)

3. Care sunt principalele diferențe dintre sistemele de clasificare IEC/ATEX și NEC pentru grupele de gaze?

Principalele diferențe constau în terminologie și grupare:

  • IEC/ATEX: utilizează zone (0, 1, 2) și grupuri (I, II, III)
  • NEC: utilizează diviziuni (1, 2) și clase (I, II, III) cu grupuri (A, B, C, D pentru gaze)

De exemplu, Ecom Ex-Handy 10 DZ1 este proiectat pentru a fi utilizat în medii Zona 1/21 în cadrul sistemului IEC/ATEX.

4. Cum se raportează clasificările de temperatură (T1-T6) la grupele de gaze?

Clasificările de temperatură specifică temperatura maximă de suprafață a echipamentului, care trebuie să fie mai mică decât temperatura de aprindere a gazului înconjurător. Acestea variază de la T1 (450 ° C) la T6 (85 ° C) și sunt utilizate împreună cu grupele de gaz pentru a asigura siguranța echipamentelor.

5. Care sunt caracteristicile cheie ale zonei 0, zonei 1 și zonei 2 în clasificarea zonelor periculoase?

Sistemul Zone clasifică zonele în funcție de probabilitatea de atmosfere explozive de gaze:

  • Zona 0: Zone în care atmosferele de gaze explozive sunt prezente continuu sau pentru perioade lungi de timp
  • Zona 1: Zone în care este probabil să apară atmosfere explozive de gaze în funcționare normală
  • Zona 2: Zone în care este puțin probabil să apară atmosfere de gaze explozive și, dacă se întâmplă, este pentru o perioadă scurtă de timp

De exemplu, i.safe MOBILE IS930.1 este proiectat pentru a fi utilizat în medii din zona 1, oferind o protecție robustă în zonele în care este posibil să fie prezente gaze explozive.

6. Cum afectează grupurile de gaz selecția echipamentelor electrice pentru zonele periculoase?

Grupele de gaz determină nivelul de protecție necesar pentru echipamente:

  • Echipamentele potrivite pentru IIC (cele mai ușor de aprins) pot fi utilizate cu gaze IIB și IIA
  • Echipamentele pentru IIB pot fi utilizate cu gaze IIA, dar nu și cu IIC
  • Echipamentele IIA sunt limitate doar la gazele IIA

Acest lucru asigură că echipamentele precum Getac F110G6-EX Tablet sunt potrivite în mod corespunzător mediului periculos în care vor fi utilizate.

7. Care sunt gazele sau substanțele tipice asociate cu fiecare grupă de gaze?

Exemplele comune includ:

  • IIA: Propan, metan, acetonă, etanol
  • IIB: Etilenă, oxid de etilenă, eter dietilic
  • IIC: Hidrogen, acetilenă, disulfură de carbon

Înțelegerea acestor asocieri este crucială atunci când selectați echipamente precum Ecom Smart-Ex 02 DZ1 pentru aplicații industriale specifice.

8. Cum se leagă conceptul de energie minimă de aprindere (MIE) de clasificarea grupelor de gaze?

Energia minimă de aprindere (MIE) este un factor cheie în clasificarea grupelor de gaze:

  • Gazele IIC au cel mai mic MIE, ceea ce le face cele mai ușor de aprins
  • Gazele IIB au un MIE moderat
  • Gazele IIA au cel mai mare MIE, necesitând mai multă energie pentru a se aprinde

Această clasificare ajută la determinarea nivelului de protecție necesar în echipamente precum lanterna pentru zone periculoase Nightsearcher SafAtex Sigma 3C

9. Care este diferența dintre grupele de gaze pentru industriile de suprafață (grupa II) și cele pentru minerit (grupa I)?

Principalele diferențe sunt:

  • Grupa I: Specific pentru aplicații miniere, în principal cu metan (grisú)
  • Grupa II: Pentru industriile de suprafață, împărțite în IIA, IIB și IIC pe baza proprietăților de aprindere

Echipamentele precum Armadex ATEX Camera pot fi proiectate pentru medii din Grupa II din diferite industrii de suprafață.

10. Cum se raportează grupurile de gaze la alte concepte de zone periculoase, cum ar fi clasele și diviziunile din sistemul nord-american?

Relația poate fi rezumată după cum urmează:

  • Clasa I din America de Nord (gaze și vapori) corespunde Grupului II IEC/ATEX
  • Diviziunile 1 și 2 corespund aproximativ zonelor 0/1 și, respectiv, 2
  • Grupele NEC A, B, C și D se corelează cu grupurile IEC/ATEX după cum urmează:
    • Grupele A și B ≈ IIC
    • Grupa C ≈ IIB
    • Grupa D ≈ IIA

Înțelegerea acestor relații este crucială atunci când selectați echipamente precum Getac UX10 G2R-EX Tablet, care poate fi certificat pentru utilizare în mai multe sisteme de clasificare.

Echipamente pentru zone periculoase pentru diferite grupe de gaze

Iată o selecție de produse concepute pentru utilizare în diferite medii periculoase, clasificate în funcție de adecvarea lor pentru diferite grupe și zone de gaze:

Imaginea produsului Nume produs Potrivit pentru
Ecom Ex-Handy 10 DZ1 Ecom Ex-Handy 10 DZ1 Zona 1/21, grupele de gaze IIC, IIB, IIA
i.safe MOBILE IS120.1 i.safe MOBIL IS120.1 Zona 1/21, grupele de gaze IIC, IIB, IIA
Getac UX10 G2R-EX Tablet Tabletă Getac UX10 G2R-EX Zona 2/22, grupele de gaze IIC, IIB, IIA
Armadex ATEX Camera Cameră Armadex ATEX Zona 1/21, grupele de gaze IIC, IIB, IIA
Nightsearcher SafAtex Sigma 3C Flashlight Lanternă Nightsearcher SafAtex Sigma 3C Zona 1/21, grupele de gaze IIC, IIB, IIA

Aceste produse demonstrează gama de echipamente disponibile pentru diferite medii periculoase, care deservesc diferite grupuri și zone de gaze. Asigurați-vă întotdeauna că echipamentul pe care îl alegeți este adecvat pentru clasificarea specifică a zonei periculoase a mediului dumneavoastră de lucru.

Concluzie: Rolul crucial al grupurilor de gaze în siguranța zonelor periculoase

Înțelegerea grupurilor de gaze este fundamentală pentru asigurarea siguranței în atmosfere potențial explozive. Aceste clasificări ghidează selectarea echipamentelor adecvate, ajutând la prevenirea accidentelor și la protejarea vieților în medii periculoase. Principalele concluzii includ:

  • Grupările de gaze (IIA, IIB, IIC) clasifică gazele în funcție de proprietățile lor de aprindere
  • Există diferite sisteme de clasificare (IEC/ATEX și NEC), dar servesc aceluiași scop
  • Selectarea echipamentelor trebuie să corespundă cerințelor specifice grupei de gaze și zonei
  • Clasificările de temperatură funcționează împreună cu grupurile de gaze pentru a asigura o siguranță completă

Pe măsură ce industriile continuă să evolueze, a rămâne informat despre grupurile de gaze și clasificările zonelor periculoase rămâne esențial. Indiferent dacă lucrați cu Ecom Ex-Handy 10 DZ1 într-un mediu Zona 1 sau utilizați Getac UX10 G2R-EX Tablet în Zona 2, înțelegerea corectă a grupurilor de gaze asigură că siguranța nu este niciodată compromisă.
